Offeryn rotari yw melin derfyn gydag un neu fwy o ddannedd yn cael eu defnyddio ar gyfer melin (dull peiriannu sy'n defnyddio torrwr melin fel arf i beiriant wyneb gwrthrych). Wrth weithio, mae pob dant torrwr yn torri ymyl y darn gwaith yn ysbeidiol. defnyddir melin derfyn yn bennaf ar gyfer awyrennau peiriannu, grisiau, grŵp, ffurfio arwynebau a thorri darnau gwaith ar beiriannau melin.
Pa egwyddorion y dylid eu dilyn wrth ddewis melin derfyn ar gyfer peiriannu
Ydych chi'n adnabod rhai ohonynt
● dewis melin derfyn
Wrth ddewis melin derfyn , rhaid ichi roi sylw i'r corff torrwr a deiliad yr offeryn.
A yw'r felin derfyn yn cael ei defnyddio ar ganolwyr peiriannu CNC neu ar beiriannau melin cyffredin.
Deunydd a chaledwch y felin derfyn. Manylebau'r felin derfyn, megis: hyd y llafn, hyd cyffredinol, diamedr llafn, diamedr ysgwyd, ac ati.
Os caiff ei ddefnyddio ar ganolwr peiriannu CNC, dylai ddefnyddio carbide solet. Ar gyfer peiriannau melino cyffredin, gallwch ddefnyddio dur gwyn.
Mae caledwch melin pen dur gwyn yn meddalach na melin pen carbide wedi'i chadarnhau. Mae toriadau dur cyflym yn rhad, mae ganddynt gyffwrdd da, ond nid ydynt yn gryf, yn hawdd eu defnyddio, ac mae ganddynt ymwrthedd cymharol wael a chaledi thermol. Mae caledwch thermol melin pen dur cyflym tua 600 gradd, ac mae'r caledwch tua 65HRC. Mae'n amlwg bod dur gwyn yn cael ei ddefnyddio ar gyfer melino. Yn achos deunyddiau caletach, mae'n hawdd llosgi'r gyllell os nad yw'r oerydd yn ei le. Dyma un o'r rhesymau pam nad yw'r caledwch thermol yn uchel.
Bydd gan felin pen carbide wedi'i sment galedi thermol da, yn gwisgo ymwrthedd, ond ymwrthedd i effaith wael, a bydd y llafn yn torri os byddwch yn ei ollwng. Mae carbide wedi'i gadarnhau yn ddeunydd a wneir gan fetel powdr, a gall ei galedwch gyrraedd tua 90HRA. Hyd at tua 900-1000 gradd. Felly, mae dur gwyn yn addas ar gyfer peiriannau melinau cyffredin, a defnyddir toriadau melinau aloi ar gyfer canolwyr peiriannu CNC.
Dewis diamedr y felin derfyn
Mae'r dewis o ddieeter offer yn amrywio'n fawr yn dibynnu ar y cynnyrch a'r batsh cynhyrchu. Mae'r dewis o ddieeter offer yn dibynnu'n bennaf ar fanylebau'r offer a maint prosesu'r darn gwaith.
(1)Torrwr melinau planhigyn. Wrth ddewis diamedr torrwr melin wyneb, mae'n bennaf angen ystyried y dylai pŵer gofynnol y toriadau fod o fewn ystod pŵer yr offeryn peirianyddol, a gellir defnyddio diamedr y sbin offer peirianyddol hefyd fel sail ar gyfer dethol. Gellir dewis diamedr y torrwr melin wyneb yn ôl D=1.5d (d yw diamedr y sbin). Wrth gynhyrchu torfol, gellir dewis diamedr yr offeryn hefyd yn ôl 1.6 gwaith lled torri'r darn gwaith.
(2)Torrwr melinau gorffen. Dylai dewis diamedr y felin derfyn ystyried gofynion maint prosesu'r darn gwaith yn bennaf, a sicrhau bod y pŵer sy'n ofynnol gan yr offeryn o fewn ystod pŵer y peiriant. Os yw'n felin pen dieeter bach, y brif ystyriaeth ddylai fod a all uchafswm nifer y chwyldroadau o'r offeryn peirianyddol gyrraedd y cyflymder torri isaf (60m/min) o'r offeryn.
(3)Torrwr melinau slot. Dylid dewis diamedr a lled y torrwr melinau slot yn ôl maint y darn gwaith sydd i'w brosesu, a dylai'r pŵer torri fod o fewn ystod pŵer a ganiateir yr offeryn peirianyddol
Dewis o lafnau torrwr melin
Ar gyfer melinau mân, mae'n well dewis llafn daear. Mae gan y math hwn o lafn gywirdeb dimensiwn gwell, felly mae cywirdeb lleoli'r ymyl arloesol mewn melin yn uwch, a gellir cael gwell cywirdeb peiriannu a llwybrydd wyneb.
Yn ogystal, y duedd ddatblygu o fewnosod melinau a ddefnyddir wrth orffen yw graeanu'r hylif sglodion i ffurfio ymyl arloesol cadarnhaol mawr, gan ganiatáu i'r mewnosod dorri ar borthiant bach a dyfnder bach o doriad.
Fodd bynnag, ar gyfer mewnosodiadau carbide heb onglau hyrddod miniog, pan ddefnyddir porthiant bach a dyfnder bach o doriad, bydd y domen offer yn rhwbio yn erbyn y darn gwaith a bydd bywyd yr offeryn yn fyr.
Mewn rhai achlysuron prosesu, mae'n fwy priodol dewis llafn dan bwysau, ac weithiau mae angen dewis llafn daear.
Mae'n well dewis llafn dan bwysau ar gyfer llwybro, a all leihau'r gost brosesu. Mae cywirdeb dimensiwn a miniogrwydd ymyl y llafn dan bwysau yn waeth na chywirdeb y llafn miniog. Os ydych am ddysgu rhaglennu UG, gall y grŵp 304214709QQQ eich helpu ond mae cryfder ymyl y llafn dan bwysau yn well, yn effeithio ar ymwrthedd yn ystod peiriannu garw a gall wrthsefyll mwy o ddyfnder o doriad a chyfradd porthiant.
Weithiau mae gan y llafn dan bwysau grou sglodion ar yr wyneb hwrdd, sy'n gallu lleihau'r grym torri, ac ar yr un pryd gall leihau'r drwgdeimlad gyda'r darn gwaith a'r sglodion, a lleihau'r galw am bŵer.
Fodd bynnag, nid yw wyneb y llafn dan bwysau mor dynn â'r llafn daear, ac mae cywirdeb y dimensiwn yn wael. Mae uchder y llafnau ar y corff torrwr melin yn dra gwahanol. Gan fod y llafn dan bwysau yn rhad, mae'n cael ei ddefnyddio'n helaeth wrth gynhyrchu.
Gellir defnyddio'r llafn daear gydag ongl hyrddod mawr ar gyfer deunyddiau viscous melin (fel dur di-staen). Drwy weithred gneifio'r llafn miniog, mae'r drwgdeimlad rhwng y llafn a'r deunydd gwaith yn cael ei leihau, a gall y sglodion adael o flaen y llafn yn gyflym.
Fel cyfuniad arall, gellir gosod y llafn pwyso yn sedd llafn y rhan fwyaf o doriadau melin, a gellir ffurfweddu llafn sgrapio wedi'i gaboli. Mae'r llafn squeegee yn cael gwared ar farciau cyllell sy'n peiriannu'n arw, a gall gael gwell llwybrydd wyneb na'r llafn pwyso yn unig. At hynny, gall defnyddio llafnau meddyg leihau amser beicio a lleihau costau.
Mae technoleg crafu yn dechnoleg ddatblygedig sydd wedi cael ei defnyddio'n helaeth ym meysydd troi, tyfu a thorri a drilio.
Dewis torrwr melin chwith neu dde?
Os gellir gwahaniaethu'n hawdd rhwng y melinau terfynol, gellir eu rhannu'n ddau gategori: chwith a llaw dde. Nid oes gan lawer o bobl unrhyw gysyniad o hyd o'r chwith a'r dde.

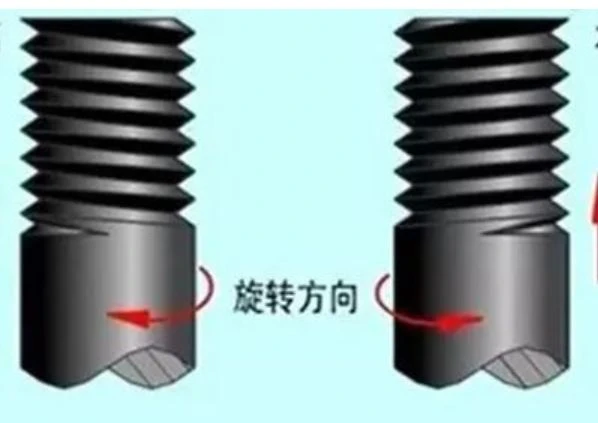

Torrwr melin dde: Yn gyntaf oll, gellir defnyddio'r dulliau canlynol i benderfynu a yw'r offeryn yn chwith neu'n llaw dde. Yn wyneb torrwr melin wedi'i osod yn fertigol, os yw'r hylif yn codi o'r gwaelod i'r chwith i'r dde uchaf, mae'n iawn; os yw'r hylif yn codi o'r dde isaf i'r chwith uchaf, mae'n chwith.
Gall cylchdroi ar y dde hefyd gael ei ddyfarnu ar y llaw dde. Y pedwar bysedd wedi'u crofio yw'r cyfeiriad cylchdro, a'r bawd sy'n cael ei godi yw'r cylchdro ar y dde.
Mae hylifau sbiral yn chwarae rôl dal sglodion, a hefyd yn ffurfio ongl hyrddod a rhan flaen y torrwr melin.
Torrwr melin chwith: Yn gyffredinol, mae'n fath o arf sy'n cael ei ddewis pan fydd angen peiriannu manylder uchel. Yn gyffredinol, defnyddir toriadau melinau llaw chwith mewn prosesu allweddi ffonau symudol, paneli switsh cofiadwy, paneli crisial hylif, lensys acrylig a phrosesau pesgi eraill.
Fodd bynnag, mae rhai heriol, yn enwedig cynhyrchu a phrosesu rhai botymau ffôn symudol neu baneli trydanol. Mae'r manylder a'r gorffeniad hefyd yn anodd iawn. Mae angen dewis y rhes isaf o dorri a throi i'r chwith, er mwyn osgoi gwynnu ymyl y gyllell a phrosesu. Darnau o losin a ffenomena eraill.
Yn y diwydiant gweithgynhyrchu cyfan, mae'r offer a ddefnyddir wrth brosesu fel arfer yn offer llaw dde. Ar gyfer toriadau melin, mae grŵp y llafn yn pennu cyfeiriad rhyddhau'r sglodion a doriad yn ystod melin.
Ar gyfer rhannau manwl gywir, argymhellir defnyddio offeryn llaw chwith. Mae'r offeryn llaw chwith yn gofyn am fantais benodol wrth brosesu rhannau manwl gywir.
