Mae pobl yn aml yn gofyn i mi: "Rydych chi'n delio â berynnau bob dydd-beth yn union ydych chi'n tincian?"
Rwy'n dweud wrthyn nhw fy mod i'n tincian gyda "organau mewnol"--ei bum prif gydran.
Heddiw, gadewch i ni dorri'r cyfan i lawr ac edrych yn fanwl ar beth yw'r pum cydran hyn a pha swyddogaeth y mae pob un yn ei gwasanaethu.
I. Yn gyntaf, gadewch i ni ddeall: Beth yn union y mae dwyn yn ei wneud?

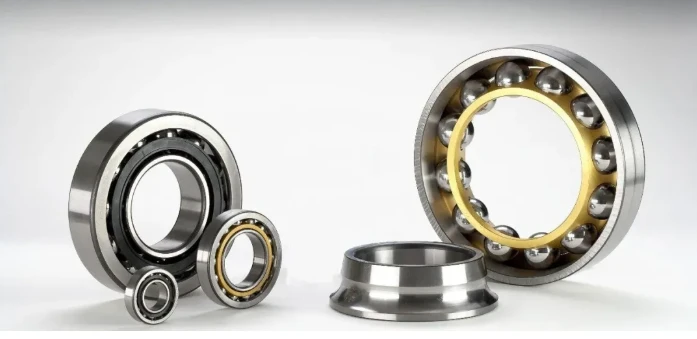

Yn syml, beryn yw'r gydran sy'n caniatáu i beiriant gylchdroi'n llyfn ac yn sefydlog.
Sut i ddewis y dwyn cywir? _Newyddion Diweddaraf_ _Yn dwyn Gwybodaeth_ _Mobei.com_
Edrychwch ar fodur trydan, car, neu awyren-lle bynnag y mae cylchdro, mae bron yn sicr bod cyfeiriant. Mae ei swydd yn unigol: trosi ffrithiant llithro yn ffrithiant treigl, gan ganiatáu i'r siafft droelli'n esmwyth o fewn y tai.
Felly, sut mae cyflawni hyn? Trwy'r pum prif gydran hyn.
II. Y ddwy gydran gyntaf: cylch mewnol a chylch allanol -"sgerbwd" y beryn
Yn y diwydiant, cyfeirir at y cylchoedd mewnol ac allanol gyda'i gilydd fel "modrwyau" (neu gylchoedd rasffordd).
Mae'r cylch mewnol yn ffitio ar y siafft; pan fydd y siafft yn troi, mae'r cylch mewnol yn troi ag ef. Mae'r cylch allanol yn eistedd y tu mewn i'r tai; yn gyffredinol mae'n aros yn llonydd ac yn darparu cymorth strwythurol. Mae elfennau treigl yn cael eu rhyngosod rhwng y ddau gylch; mae'r cylch mewnol yn gyrru'r elfennau treigl, sydd wedyn yn rholio ar hyd rasffordd y cylch allanol.
Gyda'r cyfluniad hwn, mae'r siafft yn gallu cylchdroi.
Dur Arbennig Xingcheng Uchel-Ansawdd Uchel-Wialen Wire Steel sy'n dwyn Cromiwm Carbon (GCr15) _DYZV_ Dalian Metallurgical Bearing Co., Ltd.
Efallai y bydd swydd y modrwyau yn edrych yn syml, ond dim byd arall yw eu gweithgynhyrchu. Yn nodweddiadol maent wedi'u gwneud o ddur sy'n dwyn cromiwm carbon uchel, fel GCr15 neu GCr15SiMn. Unwaith y bydd y deunydd wedi'i ddewis, rhaid iddo gael triniaeth wres - diffodd a thymheru-i gyflawni caledwch terfynol o dros HRC60. Os yw'r caledwch yn rhy isel, ni all wrthsefyll llwythi trwm; os yw'n rhy uchel, mae'r deunydd yn mynd yn frau ac yn dueddol o gracio.
Ac nid dyna'r cyfan. Mae'r dilyniant prosesu yn cynnwys gofannu, anelio, troi, diffodd, tymheru, malu a chydosod. Mae angen cywirdeb-yn enwedig malu ar bob cam, gan fod y cywirdeb a gyflawnir yma yn pennu perfformiad y dwyn yn uniongyrchol. III. Cydran 3: Elfennau Rholio-"Traedfedd" The Bearing
Elfennau treigl yw'r cydrannau sy'n rholio o gwmpas y tu mewn i'r dwyn. Mae'r categori hwn yn cynnwys peli dur, rholeri silindrog, a rholeri taprog.
Cyflwyniad i Elfennau Rholio a Ddefnyddir yn Gyffredin mewn Bearings Slewing - Newyddion Gan - Rhwydwaith Gan Tsieina
Eu swyddogaeth yw'r rhai mwyaf uniongyrchol: maent yn rholio rhwng rasffyrdd y cylchoedd mewnol ac allanol, gan drosi ffrithiant llithro yn ffrithiant treigl. Hebddynt, byddai'r modrwyau mewnol ac allanol yn malu yn erbyn ei gilydd-metel ar fetel-a byddai'r beryn yn methu ar ôl ychydig o gylchdroadau yn unig.
Mae'r deunyddiau a ddefnyddir ar gyfer elfennau treigl yn debyg i'r rhai a ddefnyddir ar gyfer y cylchoedd-dur sy'n cario cromiwm carbon uchel yn nodweddiadol-gwres-wedi'u trin i galedwch HRC 61–65. Mae eu siâp, maint, a maint yn pennu'n uniongyrchol gapasiti dwyn a chyflymder cylchdroi'r dwyn.
Yn ystod y blynyddoedd diwethaf, mae elfennau rholio ceramig-fel y rhai a wnaed o silicon nitrid neu zirconia-wedi dod yn fwyfwy cyffredin. Maent yn cynnig ymwrthedd tymheredd uchel, ymwrthedd cyrydiad, ac insiwleiddio trydanol, gan eu gwneud yn addas ar gyfer amodau gweithredu arbenigol.
Mae'r broses weithgynhyrchu ar gyfer elfennau treigl yn gymhleth: deunydd crai → pennawd oer → malu garw → triniaeth wres → malu caled → lapio cychwynnol → archwiliad gweledol → lapio manwl gywir. Efallai y bydd un bêl ddur yn edrych yn ddiymhongar, ond mae llu o brosesau'n mynd i mewn i'w chreu.
IV. Cydran 4: Y Cawell-"Traffic Cop" The Bearing
Ni ellir pentyrru elfennau treigl y tu mewn ar hap; maent angen rheolaeth-a gwaith y cawell yw hynny.
Mae'r cawell yn gwahanu'r elfennau treigl oddi wrth ei gilydd, gan sicrhau eu bod wedi'u dosbarthu'n gyfartal ar hyd y rasffordd. Mae'n eu hatal rhag codi neu wrthdaro â'i gilydd. Mae hefyd yn arwain yr elfennau treigl i sicrhau eu bod yn teithio ar hyd y llwybr cywir.
Heb gawell, byddai'r elfennau treigl yn crynhoi wrth gychwyn; byddai'r sypiau hwn yn achosi i'r dwyn jam a methu'n llwyr.
Mae tri phrif fath o ddeunyddiau cawell:
Beth ydych chi'n ei wybod am gewyll dwyn?
Cewyll dur wedi'i stampio: Cryfder uchel ac ysgafn; yn addas ar gyfer amodau gweithredu cyffredinol ac yn gyffredin mewn Bearings bach i ganolig.
Cewyll pres: Cryfder uchel a heb ei effeithio gan ireidiau; addas ar gyfer rhaglenni cyflymder uchel a'r rhai sydd â gofynion iro arbennig. Fodd bynnag, ni ddylai tymheredd gweithredu fod yn fwy na 250 gradd.
Cewyll neilon (deunyddiau polymer): Ysgafn gydag elastigedd da a phriodweddau llithro. Yn gyffredinol, nid yw'r tymheredd gweithredu uchaf yn fwy na 120 gradd. Mae gan bob deunydd ei fanteision a'i anfanteision ei hun; mae'r dewis yn dibynnu ar amodau gweithredu, costau, a gofynion penodol.
V. Y Bumed Gydran: Y Sêl -"Mwgwd Wyneb" y Bearing
Y gydran olaf yw'r sêl.
Mae gan sêl ddwy swydd: cadw llwch allan a chadw saim i mewn.
Os bydd llwch allanol, lleithder, neu sylweddau cyrydol yn mynd i mewn, mae'r traul dwyn yn cyflymu ac mae ei oes yn cael ei dorri'n fyr. Os bydd saim yn gollwng allan, mae'r elfennau treigl yn dioddef ffrithiant sych a byddant yn methu yn union yr un peth.
[Delwedd]
Y deunyddiau sêl mwyaf cyffredin yw rwber nitrile a fflworoelatomer (FKM).
Mae rwber nitril yn gost-effeithiol ac yn gallu gwrthsefyll traul yn ddigon ar gyfer amodau gweithredu safonol. Mae fluoroelastomer yn cynnig ymwrthedd gwres a chemegol, gan wrthsefyll tymereddau hyd at tua 200 gradd. Dyma'r dewis gorau ar gyfer amgylcheddau gweithredu llym.
Mae seliau hefyd yn dod i mewn i fathau cyswllt a digyffwrdd. Mae morloi cyswllt yn cynnig amddiffyniad rhagorol rhag llwch a dŵr ond yn cynhyrchu ffrithiant sylweddol, sy'n effeithio ar berfformiad cyflymder uchel. Mae seliau digyswllt yn creu llai o ffrithiant-gan eu gwneud yn addas ar gyfer cyflymderau uchel-ond yn cynnig amddiffyniad gwannach. Mae'r dewis yn dibynnu ar anghenion penodol.
VI. Ni all yr un o'r pum cydran hyn fforddio methu
Mae'r modrwyau mewnol ac allanol yn ffurfio'r sgerbwd; yr elfennau treigl yw'r coesau; mae'r cawell yn gweithredu fel plismon traffig; a'r sêl yw'r mwgwd wyneb. Mae pob un o'r pum cydran yn cyflawni swyddogaeth benodol; ni ellir hepgor yr un.
Fy ngwaith i yw goruchwylio deunydd, manwl gywirdeb a thriniaeth wres pob cydran yn fanwl, gan sicrhau eu bod yn dod at ei gilydd i ffurfio cyfeiriant sy'n gallu delio â thasgau dyletswydd trwm.
Sain gymhleth? Mewn gwirionedd mae'n debyg iawn i gydosod peiriant-dim ond pan fydd y rhannau'n iawn y mae'r uned gyfan yn rhedeg yn ddibynadwy.
Mae cywirdeb dwyn yn cael ei gategoreiddio i bum gradd-P0, P6, P5, P4, a P2-yn amrywio o'r isaf i'r uchaf. Mae P0 yn ddigonol ar gyfer offer cyffredinol, tra bod cymwysiadau cyflymder uchel, manwl-gywir yn gofyn am P5 neu raddau uwch fyth. Mae manylder uwch yn golygu gweithgynhyrchu anoddach a chostau uwch.
VII. Mae Digon o Hyd i'w Archwilio yn y Diwydiant Cludo
Mae un dwyn yn cynnwys pum cydran, pob un wedi'i ategu gan amrywiaeth gymhleth o wyddoniaeth deunyddiau, technegau trin gwres, a phrosesau gweithgynhyrchu manwl gywir.
Meddyliwch amdano: pam y gall un dwyn bara am ddeng mlynedd, tra bod un arall yn methu ar ôl chwe mis yn unig? Mae'r gwahaniaeth ym mhob manylyn o'r pum cydran hyn: purdeb y deunydd, ansawdd y driniaeth wres, cywirdeb y malu, addasrwydd y cawell, ac effeithiolrwydd y selio.
